Un nuage à la maison

Après avoir vu ici et là plusieurs tutoriels pour fabriquer une lampe en forme de nuage DIY, j'ai décidé de réaliser le projet !

On trouve déjà des objets de ce type sur des sites de luminaires design pour des montants exorbitants, pouvant atteindre plus de 500 Euros, alors qu'il en fait très facile et peu couteux d'en fabriquer une, avec un effet garanti !

Avant de commencer la lecture, la création de ce projet nécessite de manipuler du courant alternatif 220V. Vous devez être vigilant et ne brancher les câbles uniquement lorsque le courant est coupé, les fils non apparents et les composants dans un boîtier. Le Programmeur ne peut être tenu responsable des risques encourus.

LES INGRÉDIENTS

Lampion papier : https://amzn.to/3EWVtbl
Convertisseur 220v/5v : https://amzn.to/3VhyrSW
Ruban LED WS2812B 5v : https://amzn.to/3Vaq3oA
Ouate : https://amzn.to/3GKWplr
ESP8266 : https://amzn.to/3GQooAp
Borniers : https://amzn.to/3OQ4KGJ
Un pistolet à colle chaude : https://amzn.to/3Vm1zs6
Une imprimante 3D pour le boîtier
Des fils, un fer à souder et de l'étain

ETAPE 1 : LA FÊTE DES LUMIÈRES

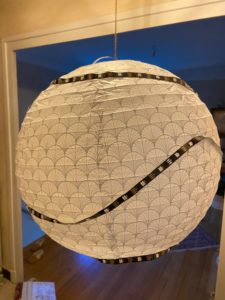

Il faut entourer la boule de papier et coller au pistolet le ruban de LED.

Le connecteur doit être en haut et si le ruban est trop long, il peut être coupé (attention à utiliser les repères de découpe).

Une fois terminé, il faut compter le nombre de leds au total sur le ruban et garder ce chiffre.

ETAPE 2 : C'EST LA OUATE QUE JE PRÉFÈRE

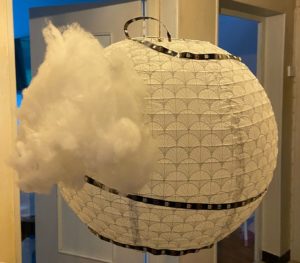

Coller avec le pistolet la ouate par poignées, en commençant par le haut. La meilleure technique consiste à prendre une poignée de ouate, déposer de la colle chaude dessus, et l'appliquer sur le papier. Evidemment on prendra soin de ne pas se brûler les mains

ETAPE 3 : EN COSTUME LES COMPOSANTS !

Imprimer un boîtier pour mettre tous nos petits composants à l'intérieur.

J'ai choisi de l'imprimer en ABS au cas ou le transformateur chauffe un peu.

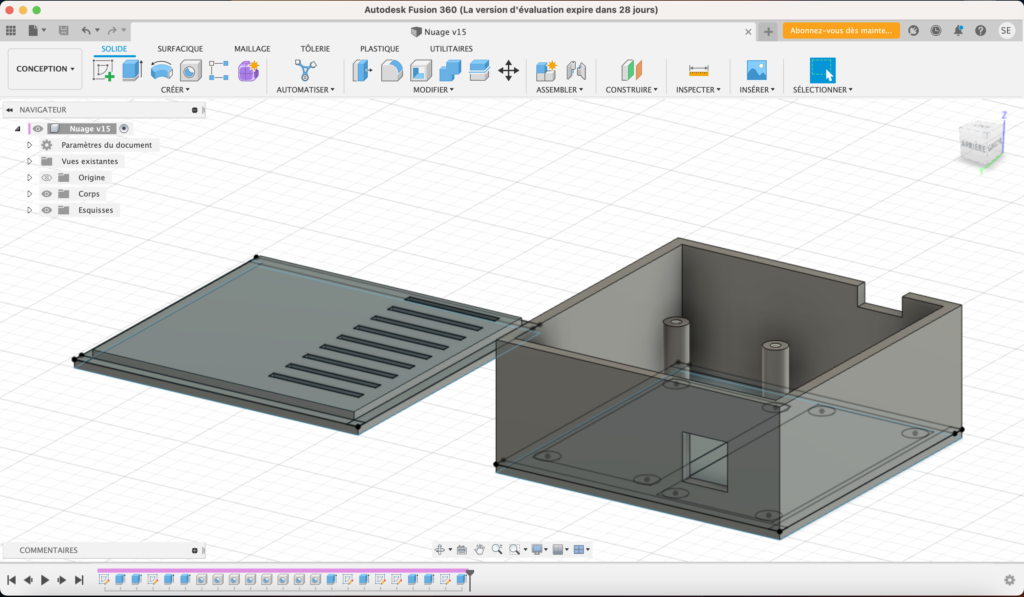

Le STL du boitier à télécharger ici.

Ensuite, injecter le firmware de WLED sur l'ESP8266. Pour cela, brancher un câble micro usb sur l'ESP et sur l'ordinateur, puis suivre la documentation pour flasher le firmware WLED_0.x.x_ESP8266.bin.

ETAPE 4 : SUR LE FIL

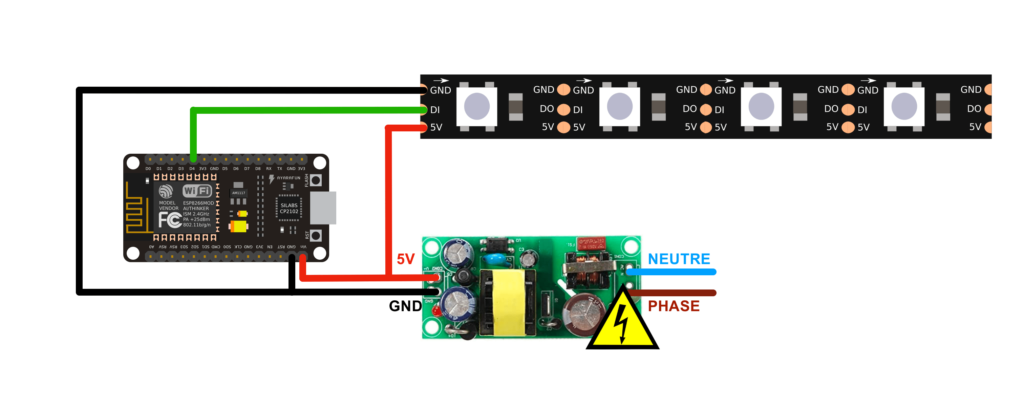

Pour le câblage, c'est très simple. Souder les borniers 220V et 5V sans les câbler.

Brancher Vin de l'ESP et le cable vert/rouge de la nape led sur le + du transformateur côté 5V.

Brancher GND de l'ESP et le cable blanc de la nape led sur le - du transformateur côté 5V.

Enfin, brancher le câble central de la nape led sur le pin D4 de l'ESP.

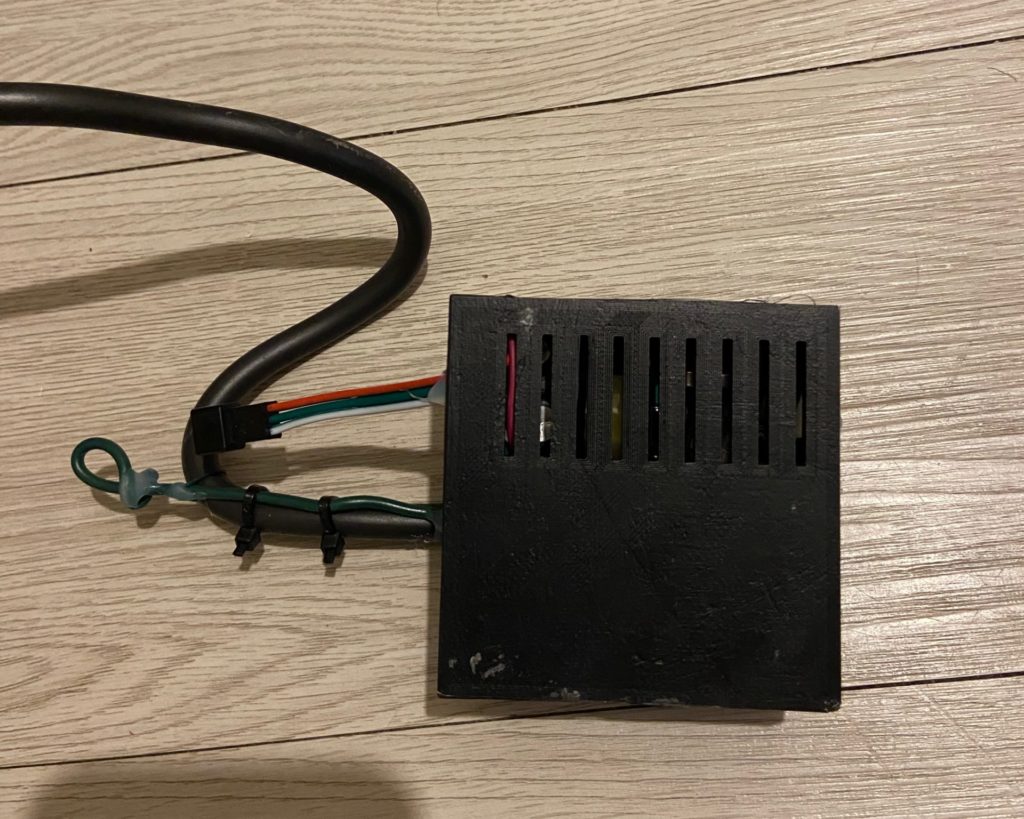

Visser les composants dans le boîtier.

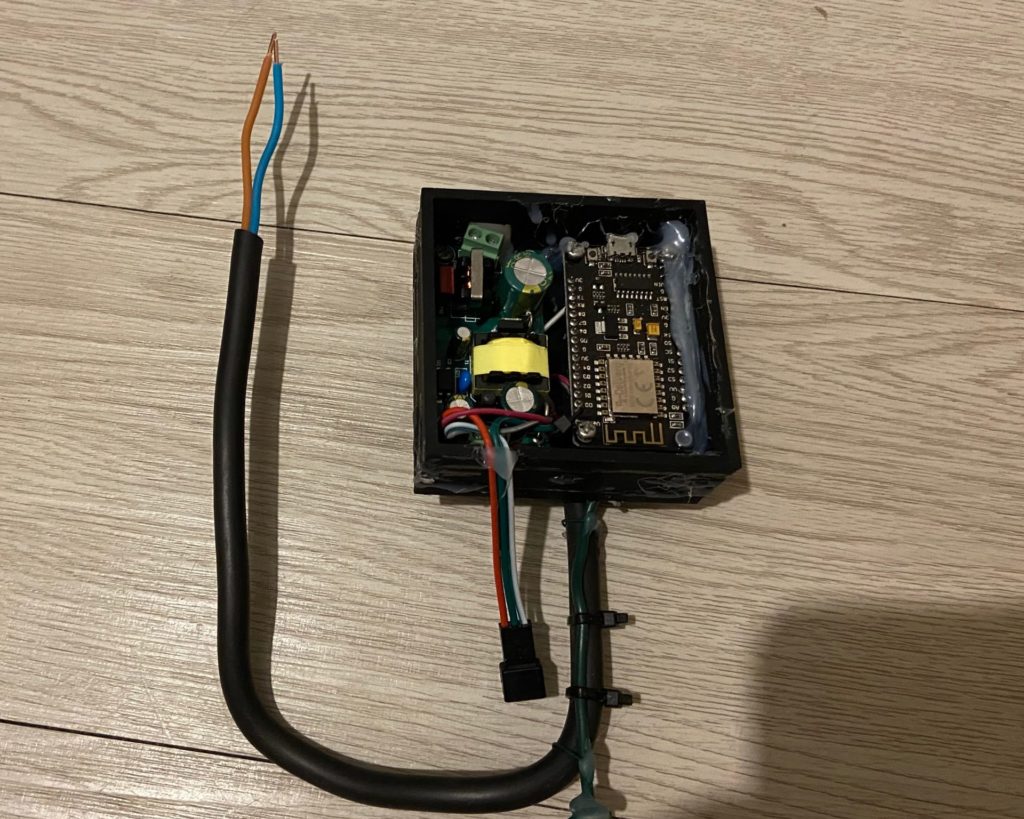

Brancher un câble 220V (uniquement sur le transformateur comme l'image ci-dessous). Refermer le boitier (un collage peut être nécéssaire). L'aération doit se trouver au dessus du transformateur.

ETAPE 5 : PREMIER CONTACT

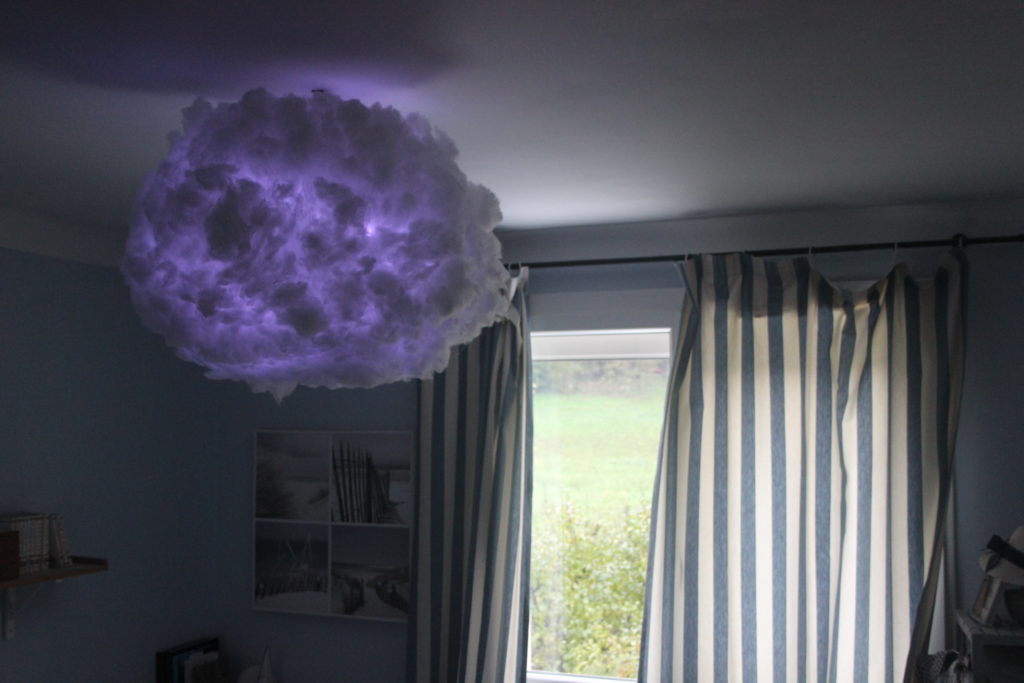

Une fois le tout monté, branché et suspendu, allumez l'interrupteur pour démarrer.

Sur votre ordinateur, connectez-vous au point d'accès WLED-AP avec le mot de passe wled1234.

Puis dans un navigateur, se rendre sur cette adresse.

Rendez-vous dans l'onglet Config / WIFi Setup, puis saisissez réseau WIFi, et cliquez sur save and connect. Il vous faudra identifier l'ip du module sur votre réseau puis la remplacer dans l'adresse de votre navigateur.

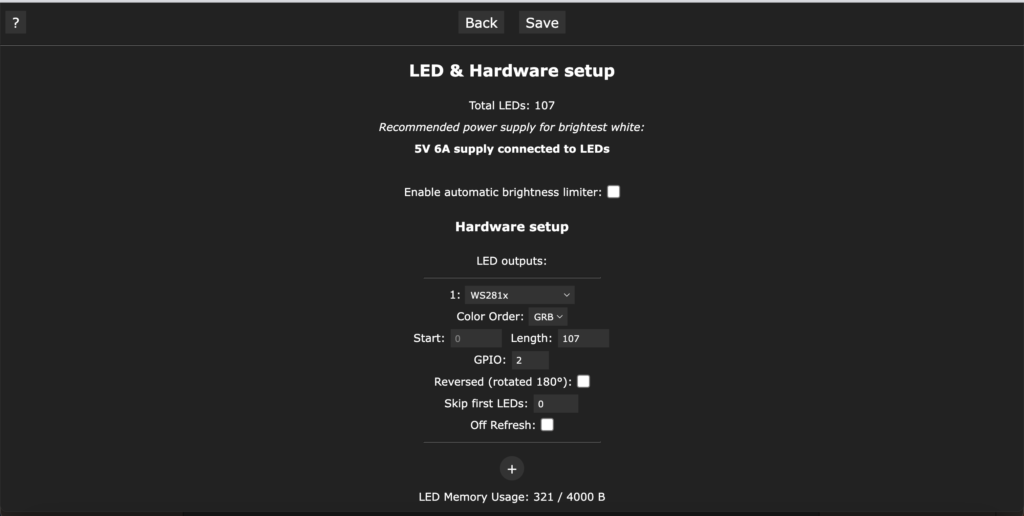

Enfin, rendez-vous dans l'onglet Config / Led Preferences, et saisissez les paramètres suivants :
